Componentes de una nevera y como se prueban

Descarga curso completo de refrigeracion haciendo click aqui


Componentes mecánicos:


· Compresor.


· Condensador.

· Filtro de líquido.

· Tubo capilar.

· Evaporador.

· Serpentín de enfriamiento del aceite.



Componentes eléctricos


· Termostato.

· Timer.

· Motores IFM y OFM.

· Resistencia del evaporador.

· Resistencia de descongelamiento.

· Resistencia de marco y puerta.

· Resistencia del drenaje.

· Pastilla limitadora.

· Protección de sobrecarga (P.T.).

· Compresor.

· Relevador de arranque.

· Capacitor.

· Foco e interruptor del conservador.


Defrost Timer (reloj de descongelamiento)


Se utiliza como un reloj que controla los ciclos dedescongelamiento del evaporador. En ocasiones también los ciclos de descongelamiento del drenaje. Por lo general cuenta con cuatro terminales para realizar las funciones.




                                                  Figura. Reloj



                                       Figura. Partes del reloj.


3 – Corriente al motor del timer.

2 – Salida a la resistencia de descongelamiento (ciclo corto).

1 – Corriente al motor del timer y alimentación para 2 y 4.

4 – Salida a la condensadora (ciclo largo).


Termostato


Su función es controlar la temperatura del espacio que queremos enfriar.

Forma de probar un termostato


Cuando el bulbo sensor de un termostato detecta frío abre sus puntos evitando que pase corriente alsistema y se apague, y cuando sube la temperatura cierra sus puntos nuevamente permitiendo el paso de corriente al sistema. Para probar un termostato se hará lo sig.


A) Aplicar frío para abrir los puntos del termostato.





Al aplicar frío los puntos del termostato se abrirán, el multímetro deberá estar en Ohms y marcará resistencia infinita (sin reacción).


B) Aplicar calor para cerrar los puntos del termostato.







Al aplicar calor los puntos del termostato se cerrarán y el multímetro marcará cero resistencia.

Si el termostato no abre sus puntos al aplicar frío entonces sus puntos están atascados o fundidos, eltermostato debe reemplazarse. Si por el contrario, el termostato no cierra sus puntos al aplicar calor,también deberá cambiarse.



Protector térmico (PT) o protector de sobrecarga (PS)






Se utiliza para proteger al compresor de una sobrecarga de amperes o de un sobrecalentamiento.

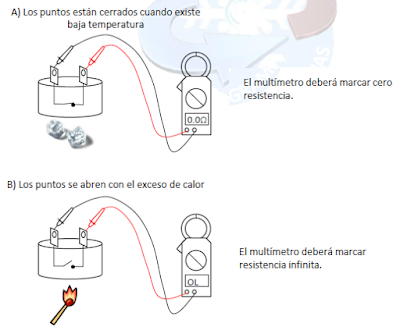

Forma de probar una protección térmica
